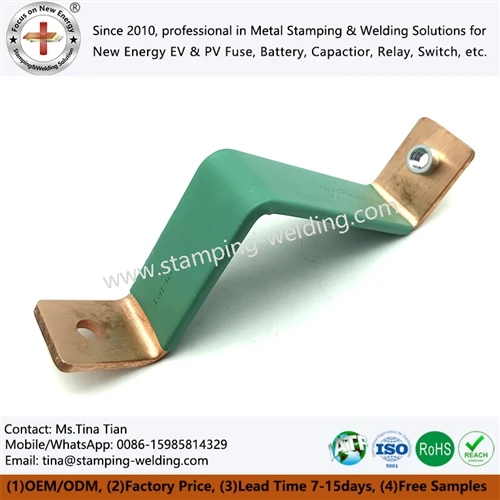

Høj-strøm fleksible kobberudvidelseskonnektorer til elektrolysatorer og tung smeltning

En 5000A+ elektrolysatorskinne kan ikke behandles som en stiv kobberleder, når gentagne termiske cyklusser ændrer afstanden mellem faste terminaler. En fleksibel kobberekspansionsfuge bygget af tynde kobberfolier absorberer aksial bevægelse, mens den bibeholder en strømbane med lav-modstand; molekylær diffusionssvejsning kan forbinde 0,1 mm kobberfolier uden slaglodning eller lodning. For høj-elektrolysatorer og tungt smelteudstyr er designmålet ikke alene fleksibilitet, men kontrolleret modstand, strømtæthed, temperaturstigning, mekanisk vandring og ledintegritet.





























































Det elektriske tab af en høj-strømforbindelse følger:

P = I²R

Ved 5000 A producerer selv en modstand på 20 μΩ ca. 500 W varme ved tilslutningen. Dette gør millivolt-niveauspændingsfald og mikro-ohm-niveaumodstand til relevante designvariabler frem for sekundære inspektionselementer.



5000A+ strømveje og 100 % IACS kobberledningsevne

Til DC-elektrolysesystemer med høj-strøm vælges kobber generelt, fordi elektrisk kobber med høj-renhed giver meget høj ledningsevne og understøtter kompakte strømveje.



Parameter	Typisk ingeniørmæssig betragtning
Nuværende vurdering	5000 A+ kontinuerligt eller applikationsspecifikt.-
Kobber materiale	C1100 / kobber med høj-ledningsevne
Ledningsevne	Op til ca. 100 % IACS for passende C1100-materiale
Folie tykkelse	0,1 mm pr. folielag
Fælles struktur	Flere parallelle kobberfolier
Hovedfunktion	Termisk ekspansionskompensation og strømoverførsel
Elektrisk tab	Bestemt af modstand, kontaktareal og strømfordeling
Inspektion	Kontrol af dimensioner, elektrisk modstand og svejseintegritet



En flerlagsfoliestruktur fordeler mekanisk belastning på tværs af adskillige tynde kobberlag. I stedet for at tvinge en stiv kobberstang til at absorbere termisk forskydning, bøjer de enkelte folier uafhængigt.



Dette er især relevant for elektrolysatorstabler, ensretterforbindelser, DC-bussystemer og højstrømsovnsudstyr, hvor ledertemperaturen kan ændre sig betydeligt mellem opstart, konstant drift og nedlukning.



0,1 mm kobberfolier og molekylær diffusionssvejsning uden flux

En diffusionssvejset kobbershunt bruger stablede kobberfolier, der er forbundet gennem kontrolleret tryk og termisk energi. Målet er at skabe en metallurgisk binding på tværs af foliegrænsefladen i stedet for at stole på en separat lodde eller loddelegering.



For 0,1 mm kobberfolie bliver processtyring vigtig, fordi folien er tynd nok til, at overfladens tilstand, fladhed, trykfordeling og oxidation kan påvirke den bundne grænseflade.



En kontrolleret diffusions-svejseproces tager normalt hensyn til:

Kobberrenhed og elektrisk ledningsevne
Folietykkelse og lagantal
Overfladerengøring før sammenføjning
Kontakttryk over hele limningsområdet
Svejsetemperatur og opholdstid
Lokal deformation af foliestakken
Oxiddannelse under opvarmning
Kontinuitet i bundet-område
Elektrisk modstand efter svejsning
Mekanisk styrke og træthedsadfærd



Den resulterende forbindelse indeholder intet konventionelt loddelag, der kunne introducere en ekstra elektrisk eller termisk grænseflade.



For applikationer med høj-strøm er målet en bred metallurgisk forbindelse med ensartet strømoverførsel på tværs af det designede overlapningsområde.

















































































IEC 60269 og IATF 16949-Baseret proceskontrol til højstrømsforbindelser



Produktionsvejen bør adskille materialekontrol, formning, sammenføjning og slutinspektion. For industrielle købere bør den relevante kvalitetsbevis være knyttet til de faktiske krav til ansøgning og tegning i stedet for et generisk materialecertifikat.



Typiske kontroller omfatter:

Materialebekræftelse - kobberkvalitet, tykkelse og ledningsevne.
Forberedelse af folie - dimensionel nøjagtighed, overfladetilstand og renhed.
Stablingskontrol - folieantal, orientering og designet overlap.
Diffusionssvejsning - tryk, temperatur og cykluskontrol.
Danner - endelig ekspansionslængde, -bredde, hulposition og terminalgeometri.
Elektrisk inspektion - modstands- eller spændingsfald-måling.
Mekanisk inspektion - svejseintegritet og dimensionsbekræftelse.
Endelig QA - CMM-inspektion, visuel inspektion og kunde-specifik PPAP-dokumentation.



For bilindustriens-afledte kvalitetssystemer kan IATF 16949-procesdisciplin og PPAP Level 3-dokumentation anvendes, når kunden angiver det. For industrielle elektrolysatorprojekter bør inspektionsplanen i stedet være tilpasset den godkendte tegning, tekniske specifikationer og gældende elektriske standarder.



Anmod om gratis DFM-evaluering og tilbud





En stiv kobberstang har en defineret termisk udvidelseskoefficient. Når dens to monteringspunkter er mekanisk begrænsede, skaber temperaturændringer forskydning og stress frem for fri bevægelse.



For en leder med længde L er den omtrentlige termiske udvidelse:

ΔL = × L × ΔT

hvor:



ΔL=termisk forskydning
= termisk udvidelseskoefficient
L=original lederlængde
ΔT=temperaturændring



For kobber er koefficienten cirka 16–17 × 10⁻⁶/K afhængigt af materiale og temperaturområde.

For eksempel kan en 500 mm kobberleder udsat for en 100 K temperaturstigning opleve ca.

ΔL ≈ 0,82 mm

En stiv forbindelse skal optage denne bevægelse gennem den omgivende struktur, monteringshuller, terminaldeformation eller lederspænding. En fleksibel kobber dilatationsfuge inkorporerer i stedet mekanisk overensstemmelse direkte i den elektriske forbindelse.



16–17 × 10⁻⁶/K kobberudvidelse og termisk-cykluskompensation

Den fleksible sektion er typisk udformet som en stabel af tynde kobberfolier frem for en enkelt tyk kobberplade.



Konstruktion	Mekanisk adfærd	Elektrisk vej	Typisk anvendelsesovervejelse
Stiv C1100 kobberstang	Lav fleksibilitet	Direkte dirigent	Fast geometri
Lamineret kobberfolie stabel	Høj aksial fleksibilitet	Parallelle foliestier	Termisk bevægelse
Flettet kobberstik	Høj fleksibilitet	Flere tråde	Dynamisk bevægelse
Diffusions-svejset kobbershunt	Fleksibel foliesektion med limede terminaler	Metallurgisk samling med stort-område	Høj-strøm jævnstrømssystemer



Foliestakken tillader bøjning og aksial bevægelse uden at kræve, at hele terminalstrukturen deformeres.

For en elektrolysatorskinne bør dilatationsfugen derfor specificeres med mere end dens nominelle strømmærke. Teknisk tegning skal definere:

Kontinuerlig strøm
Spidsstrøm
Omgivelsestemperatur
Lederens temperatur
Forventet termisk cyklus
Maksimal bevægelse
Minimum bøjningsradius
Terminal-hulgeometri
Monteringsretning
Tilgængelig installationskonvolut
Påkrævet elektrisk modstand eller spændingsfald

5000A+ strømtæthed og varmeafledning

Ved 5000 A afhænger strømfordelingen over et fleksibelt stik af det effektive ledende tværsnit og grænsefladegeometrien.

Forøgelse af antallet af kobberfolielag øger det tilgængelige ledende areal. Men blot at tilføje folie garanterer ikke ensartet strømfordeling.

Terminalovergangen er særlig vigtig. Hvis strøm kommer ind i en foliestak gennem et smalt område, kan den lokale strømtæthed stige nær overgangsområdet.

Af denne grund bør terminalbredde, folieoverlapning, svejseareal og monterings-hulsgeometri evalueres sammen.



En praktisk designgennemgang bør undersøge:

Strøm → terminal → bundet zone → foliestabel → bundet zone → terminal

frem for at vurdere foliedelen isoleret.



20μΩ modstand og I²R-tab ved 5000A

Effekten af ​​ledmodstand bliver betydelig ved høj strøm.



Fælles modstand	Spændingsfald ved 5000A	Strømtab ved 5000A
5 μΩ	25 mV	125 W
10 μΩ	50 mV	250 W
20 μΩ	100 mV	500 W
30 μΩ	150 mV	750 W
50 μΩ	250 mV	1,250 W



Disse værdier viser, hvorfor kontaktmodstand og svejsemodstand bør inkluderes i designverifikationsplanen.



En reduktion fra 20 μΩ til 10 μΩ reducerer ikke blot det målte spændingsfald med 50 mV. Ved 5000 A reducerer det også teoretiske resistive tab med ca. 250 W ved den forbindelse.



Faktisk feltydelse afhænger også af ledertemperatur, kontakttryk, overfladetilstand, strømbølgeform og installationsgeometri.



Download samleskinnedesignspecifikation







Tynde kobberfoliesamlinger kræver forskellige dimensionsstyringer end konventionelle bearbejdede kobberstænger.



De kritiske dimensioner er ikke begrænset til den samlede længde og bredde. For et ekspansionsstik har folietykkelse, stakhøjde, terminalfladhed, hulposition, svejsebredde og frilængde-geometri alle indflydelse på installationen og den elektriske ydeevne.



±0,01 mm CMM-inspektion for kobberterminaler

For præcisionsterminalkomponenter kan udvalgte dimensioner styres til ±0,01 mm, hvor det kræves af den godkendte tegnings- og produktionskapacitet.

CMM-inspektion kan verificere:

Monterings-hulsposition
Terminal bredde
Samlet længde
Parallelisme
Fladhed
Hul-til-afstand
Svejset terminalgeometri
Dannet profil



Inspektionsstrategien bør skelne mellem dimensioner, der påvirker elektrisk installation, og dimensioner, der påvirker mekanisk frigang.



F.eks. kan en monteringstolerance-huls position direkte påvirke samlingsjusteringen, mens en foliefri-længdedimension påvirker den tilgængelige termiske bevægelse.



C1100 Kobber og C2680 Messing: Materialevalg ved 100 % IACS

Kobber og messing bør ikke behandles som udskiftelige terminalmaterialer.


Ejendom	C1100 rent kobber	C2680 Messing
Elektrisk ledningsevne	Høj; egnede karakterer kan nærme sig 100 % IACS	Lavere end C1100
Hovedfordel	Lav elektrisk modstand	Højere mekanisk styrke og formningsadfærd
Høj-strømleder	Foretrukken	Applikations-afhængig
Termisk ledningsevne	Høj	Sænke
Typisk brug	Samleskinner, folier, shunts	Terminaler, strukturelle elektriske dele
Højt-strømtab	Lavere for tilsvarende geometri	Højere for tilsvarende geometri
Driver til materialevalg	Elektrisk ydeevne	Krav til mekanisk/formning



For en 5000A+ strømvej er C1100 generelt udgangsmaterialet, når elektrisk ledningsevne dominerer designet. Messing kan overvejes, hvor terminalstivhed, slidstyrke eller formkrav berettiger det.



Det endelige valg bør baseres på kundens elektriske, mekaniske og miljømæssige krav.



15 kV/mm dielektriske krav til isolerede høje-strømssamlinger

Hvor det fleksible kobberstik er installeret inde i et isoleret kabinet, skal isoleringen vurderes separat fra kobberlederen.

Mulige isoleringssystemer omfatter:

Epoxy pulverlakering
Lamineret polymer isolering
PET film
Polyimid film
PVC eller andre applikationsspecifikke-isoleringsmaterialer



Den relevante dielektriske specifikation bør angives som et testkrav i stedet for alene ud fra materialenavnet.



Where specified, dielectric breakdown strength may be evaluated against requirements such as >15 kV/mm, sammen med isoleringstykkelse, krybeafstand, frigang og miljømæssig ældning.



For højspændingselektrolysatorudstyr bør den komplette samling-ikke kun belægningsmaterialet- tages i betragtning under dielektrisk kvalifikation.







Ensrettere til elektrolyse, brintproduktionssystemer og tungt smelteudstyr deler sjældent identiske samleskinnehylstre. Et fleksibelt stik kan derfor kræve forskudte terminaler, ulige terminalbredder, trinformede foliestabler, vinklede monteringsflader eller asymmetriske ekspansionssektioner.



Konstruktionsprocessen bør begynde med kundens tegning og installationskonvolut i stedet for at tvinge applikationen ind i en standard konnektorgeometri.



5000A+ DFM-gennemgang for offset- og asymmetriske kobbershunts

En DFM-gennemgang bør undersøge:

Aktuel-adgangsretning
Terminalkontaktområde
Huldiameter og positionstolerance
Antal folie-lag
Folie bredde
Fleksibel fri længde
Påkrævet bevægelse
Bøj retning
Terminal offset
Svejset-arealdimensioner
Installationsafstand

Et asymmetrisk design kan være elektrisk acceptabelt og samtidig skabe overdreven mekanisk belastning, hvis den neutrale bevægelsesakse er dårligt placeret.

Af den grund bør mekanisk vandring og elektrisk strømfordeling gennemgås sammen.



In-Die Nitting og ±0,01 mm terminalpositionskontrol

Hvor kobberterminaler inkorporerer hjælpemetalkomponenter, kan-nitning, stempling eller sekundær formning integreres i fremstillingsruten.

Typiske processtyringer omfatter:

Progressiv stempling eller blanking
Burr-højdekontrol
Dannelse
I-nittering, hvor det er relevant
Forberedelse af kobberfolie
Diffusionssvejsning
Terminaldannelse
Overfladebehandling eller isolering
CMM inspektion
Elektrisk og mekanisk verifikation

For præcisionsstemplede komponenter bør værktøjsslid overvåges mod kritiske dimensioner i stedet for kun at stole på en nominel støbeforms-levetid.



PPAP Level 3 og IATF 16949 dokumentation for volumenproduktion

For bil- eller bilindustriens-afledte projekter kan PPAP-dokumentation omfatte:

Design optegnelser
Teknisk ændringsdokumentation
Proces flowdiagram
PFMEA
Kontrolplan
Målesystem analyse
Dimensionelle resultater
Materiale- og ydeevnetestresultater
Indledende processtudier
Prøveproduktionsdele
Udseendegodkendelse, hvor det er relevant
Bekendtgørelse om indsendelse af dele

PPAP niveau 3 bruges almindeligvis, når kunden anmoder om en komplet indsendelsespakke.

Til industrielle elektrolyse- og smelteapplikationer kan dokumentation tilpasses kundens kvalitetsaftale i stedet for automatisk at anvende en automotive PPAP-struktur.



Anmod om gratis DFM-evaluering og tilbud





Høj-ekspansionsfuger skal valideres i henhold til de faktiske elektriske og mekaniske fejltilstande i applikationen.

Inspektionsplanen skal dække både kobbermaterialet og det færdige stik.



5000A+ elektrisk modstand og temperatur-Stigningsvalidering

Et produktionsvalideringsprogram kan omfatte:



Prøve	Teknisk formål
DC modstand	Bekræft leder- og samlingsmodstand
Spændingsfald-måling	Kvantificer elektrisk tab under specificeret strøm
Temperatur-stigningstest	Evaluer termisk ydeevne
Termisk cykling	Bekræft mekanisk kompensation
Svejseintegritetsinspektion	Bekræft kontinuitet i det bundne-område
Dimensionel inspektion	Bekræft overholdelse af tegningen
CMM måling	Bekræft kritisk geometri
Isoleringsmodstand	Bekræft elektrisk isolation
Dielektrisk modstå	Kontroller isoleringssystem
Miljøtest	Vurder specificerede driftsforhold



Den nøjagtige strøm, testvarighed og acceptgrænser bør fastlægges ud fra produktspecifikationen.



5000A kontinuerlig strøm- og termisk-cyklustest

For en høj-strømudvidelsesstik er en nyttig valideringssekvens:

Startmodstand → styret strømbelastning → temperaturstabilisering → nedlukning → køling → termisk cyklus → endelig modstand

Sammenligningen mellem indledende og efter-testmodstand kan afsløre nedbrydning, som en enkeltdimensionel inspektion ikke kan opdage.

En konnektor, der forbliver dimensionsmæssigt acceptabel, men udvikler stigende grænseflademodstand, kan stadig blive et termisk fejlpunkt under lang-drift.


EN 45545 og UL 94 V-0 for isoleringsvalg

For udstyr installeret i transport eller lukkede elektriske systemer kan isoleringskrav indebære specifikke flammehæmmende-standarder eller røg-/toksicitetsstandarder.

Afhængigt af den endelige ansøgning kan specifikationerne referere til:

UL 94 V-0
EN 45545
Dielektrisk modstå krav
Isoleringsmodstand
Krybning og frigang
Temperaturklasse
Kemisk resistens
Miljømæssig aldring

Disse standarder bør tildeles i henhold til udstyrskategori og destinationsmarked. Et materialecertifikat alene fastslår ikke overholdelse af den færdige samling.





Den korrekte konstruktion afhænger af strøm, bevægelse, temperatur, installationsgeometri og valideringskrav.



Krav	Anbefalet ingeniørretning
5000A+ kontinuerlig DC	Multi-lags C1100 kobberfolie
Høj termisk bevægelse	Længere fleksibel fri sektion
Begrænset installationsplads	Kompakt flerlagsfoliegeometri-
Lav elektrisk modstand	Kobber med høj-ledningsevne og stort bundet område
Gentagen termisk cykling	Fleksibel foliestabel med kontrolleret bevægelse
Forskudte monteringspunkter	Formet/asymmetrisk terminalgeometri
Høj-indkapsling	Defineret isolering, krybning og frigang
Kvalitetssystem for biler	IATF 16949 / PPAP niveau 3 som specificeret
Præcisionsterminalgeometri	CMM inspektion
Flux-fri kobbersamling	Molekylær diffusionssvejsning
Korrosionsbeskyttelse	Anvendelsesspecifik-overfladebehandling
Høj mekanisk belastning	Terminalgeometri og svejsearealoptimering



Det fleksible kobberudvidelsesled bør derfor specificeres som en komplet elektro-mekanisk komponent, ikke blot som et stykke fleksibelt kobber.





For en nøjagtig DFM-vurdering skal indkøbspakken indeholde:



Nominel kontinuerlig strøm
Maksimal driftsstrøm
DC eller AC applikation
Driftsspænding
Omgivelsestemperatur
Maksimal ledertemperatur
Termisk-cyklusområde
Påkrævet bevægelse
Stikfri længde
Terminal dimensioner
Hulmønster
Kobberkvalitet
Folie tykkelse
Isoleringskrav
Krav til-overfladebehandling
Mål for elektrisk modstand
Temperatur-grænse
Mængde og årlig efterspørgsel
Påkrævet inspektionsstandard
PPAP krav
Emballagekrav



En tegning, STEP-fil eller 2D-dimensionel tegning er tilstrækkelig til en indledende gennemgang af fremstillingsevnen.



For applikationer over 5000 A skal stikket vurderes som en del af den komplette strømvej. Samlingsskinnegeometri, terminalgrænseflader, monteringshardware og køleforhold kan væsentligt ændre den målte modstand og temperaturstigning.





Hvilke oplysninger kræves for at give et 5000A+ fleksibelt kobberekspansionsled?

Angiv nominel strøm, spænding, kobberkvalitet, folietykkelse, terminaldimensioner, monterings-hulmønster, termisk bevægelse, temperaturområde, isoleringskrav og årlig mængde. En 2D-tegning eller STEP-fil muliggør en mere nøjagtig DFM-gennemgang.



Dåse 0,1 mmkobberfolie diffusionssvejsesuden lodde eller slaglodning?

Ja. Stablede 0,1 mm kobberfolier kan sammenføjes ved hjælp af kontrolleret molekylær diffusionssvejsning. Processen bruger tryk og termisk energi til at danne en metallurgisk binding uden et konventionelt lodde- eller fluxlag.



Kan brugerdefinerede-kobberekspansionsfuger leveres med PPAP Level 3?

Ja. Når kunden kræver det, kan produktionen organiseres omkring PPAP Level 3-dokumentation, herunder dimensionelle resultater, materialeregistreringer, procesflow, PFMEA, kontrolplan og præstationsvalideringsdata.
