El-skab



Xiamen Apollo fokuserer på forskning, udvikling og produktion af elektriske kabinetter. Vores vigtigste produktlinjer omfatterServerskabe, energiopbevaringsskabe, EV-ladeskabe og elskabe. Vores servicenetværk spænder over elsektoren, ny energiindustri, jernbanetransitsystemer, fremstilling af industrielt udstyr og datacenterinfrastruktur. Med kernestyrker i høj ledningsevne, stærk korrosionsbestandighed og tilpassede servicekapaciteter leverer vi konsekvent sikre, pålidelige, effektive og energibesparende-elektriske forbindelsessystemløsninger til kunder over hele verden.

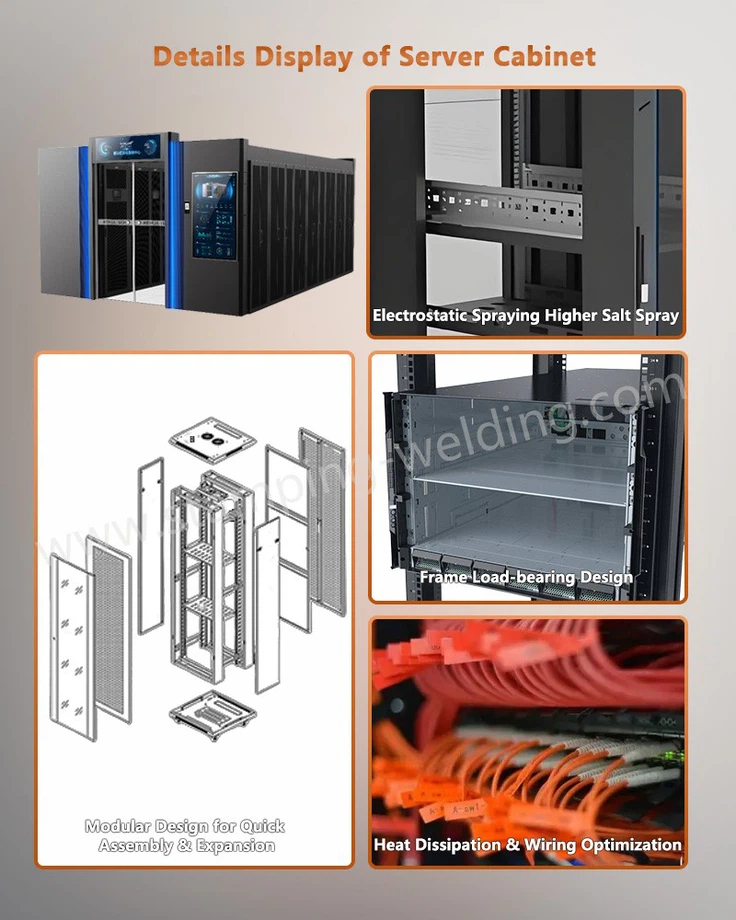

1. Serverskab





























































1.1 Materiale og funktioner
Materiale: 1,5 mm høj-kvalitetkold-valset stålplade(elektrostatisk overfladesprøjtning, korrosionsbestandighed op tilC5 niveau)
Struktur: Modulært design, støtte foran og bagpå/venstre og højre ekspansionssplejsning, kompatibel med 19-tommer standardudstyr.
Varmeafledning: Dobbelt ventilatorgruppe på toppen + honeycomb ventilationsnet, understøtter varm-udskiftelig redundant strømforsyning.



1.2 Tekniske parametre
Beskyttelsesniveau: IP55
Bæreevne-: statisk belastning 1500 kg, dynamisk belastning 800 kg
Arbejdstemperatur: -20 grader ~ 60 grader



1.3 Produktionsproces
(1) Skæring og formning: Fuldautomatisk laserskæremaskine (nøjagtighed ±0,1 mm) og CNC-bukkemaskine (gentagen positioneringsnøjagtighed 0,02 mm) for at sikre komponentkonsistens;
(2) Svejseproces: Robot-argonbuesvejsning (svejsestyrke større end eller lig med 90 % af grundmaterialet), 100 % registrering af penetrerende fejl;
(3) Overfladebehandling: 7 for-behandlingsprocesser (affedtning-vandvask-bejdsning-overfladekonditionering-fosfatering-passivering-tørring) for at sikre belægningsvedhæftning;
(4) Samlingskvalitetsinspektion: fuld-størrelse tre-dimensionel koordinatmålemaskine (nøjagtighed 0,01 mm) + lastbærende test (tryktest 20 % over designværdien).

















































































1.4 Anvendelsesscenarier
Supercomputing Center: understøtter 42U/48U højskabstilpasning, kompatibel med varmt og koldt kanal lukket system;
Edge computing node: Et 600 mm smalt og dybt kabinet er velegnet til små computerrum og understøtter vægmonteret-installation.
Finansiel-katastrofegenopretning: 8-jordskælvsbestandigt-design, udstyret med dual-channel PDU (16A/32A valgfri) og intelligent miljøovervågningsmodul;
5G basestation: IP55 beskyttelsesniveau, -40 grader ~70 grader bred temperaturdrift, ETSI EN 300 019 certificeret.

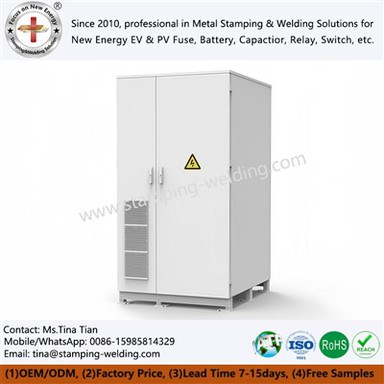

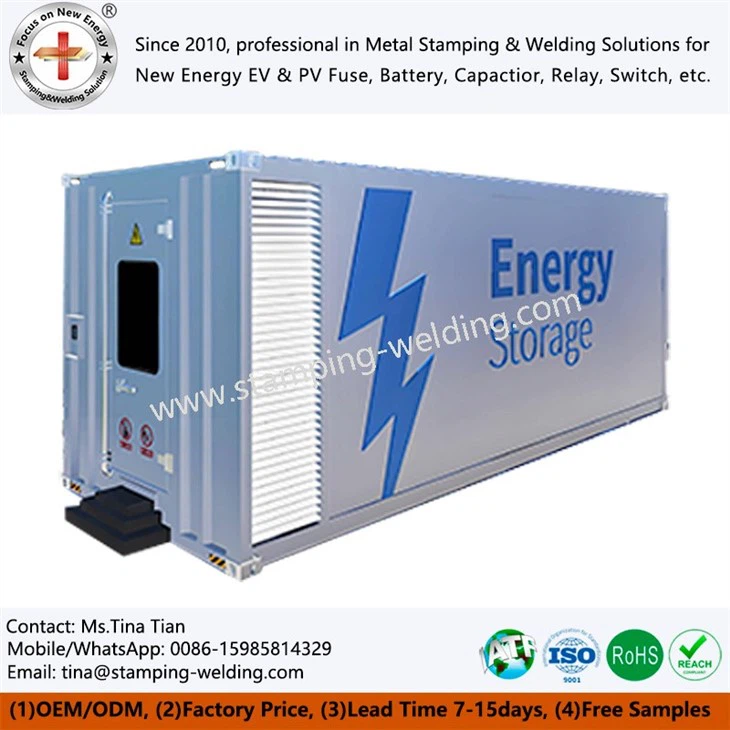

2. Energilagerskab





























































2.1 Materiale og egenskaber
Brandsikkert design: dobbelt-lags flammehæmmende stålplade (A-niveau brandsikker) + aerogelisoleringslag, der opfylder UL94 V-0 standarder.
Batteristyring: integreret BMS-system, der understøtter fjernovervågning og fejladvarsel.
Skalerbarhed: Understøtter flere kabinetter parallelt med fleksibel konfiguration af kapacitet fra 100kWh til 10MWh.



2.2 Tekniske parametre
Cykluseffektivitet: Større end eller lig med 95 %
Beskyttelsesniveau: IP54 (udendørs type kan nå IP65)
Arbejdsfugtighed: 10%~95% ikke-kondenserende



Projekt	Parameter	Sammenligningsfordel ved konkurrencedygtige produkter
Kapacitetskompatibilitet	50kWh-3MWh modulær udvidelse	Understøtter multi-brand BMS-protokol
Cyklus liv	Større end eller lig med 6000 gange @80 %	15 % lavere dæmpningsgrad
Energitæthed	160Wh/kg	20 % højere pladsudnyttelse
Kommunikationsgrænseflade	CAN/RS485/Ethernet	Understøttelse af fjernopgradering af OTA



2.3 Produktionsproces
Præcisionsformning af metalplader → Brandsikker belægningsbehandling → Eksplosions-sikker kabelkanalinstallation → Systemsamlingsfejlfinding → Høj- og lav-temperaturcyklustest.



2.4 Applikationsscenarier og udvidet værdi
Udvidet forretningsværdi
Industriel og kommerciel peak-dalarbitrage: gennem det intelligente EMS-system, årlige besparelser på elregningen
Nødsikkerhedsgaranti for strømforsyning: millisekunds-niveauskift for at opfylde kravene til 99,999 % strømforsyningssikkerhed på hospitaler/datacentre;
Carbon aktiv påskønnelse: i overensstemmelse med IEC62933-certificering, hjælper kunder med at opnå CO2-kreditfordele.

















































































3. EV Ladeskab





























































3.1 Materialer og funktioner
Beskyttende design: 2,0 mm aluminium zinkplade (ingen rust efter 2000 timers saltspraytest), støvtæt og vandtæt dobbelt certificering.
Køleløsning: uafhængig luftkanal + væskekølemodul for at sikre fuld effektdrift ved 45 grader høj temperatur.
Menneskelig-computerinteraktion: 10-tommer berøringsskærm i industriel kvalitet, understøtter kodescanning/kortstrygning/OTA-opgradering.



3.2 Tekniske parametre



Projekt	Parameterområde
Indgangsspænding	AC 380V±15% / DC 750V
Udgangsstrøm	Maksimalt 500A (væskekølende version)
Beskyttelsesniveau	IP55 (valgfri IP65-tilpasning)
Skabsmateriale	SGCC kold-valset stålplade/304 rustfrit stål
Arbejdstemperatur	-35 grader ~+55 grader
Kommunikationsgrænseflade	CAN/RS485/Ethernet
Udgangseffekt	60kW~480kW
Opladningseffektivitet	Større end eller lig med 92 %
Beskyttelsesniveau	IP65 (udendørs type)

















































































3.3 Produktionsproces
Laseråbning → Tætningsbåndpresning → Lynbeskyttelsesjordbehandling → Lademodulintegration → Fuldbelastningstest.



3.4 Anvendelsesscenarier
Motorvejsserviceområder, kommercielle komplekser og busladestationer.
1. Highway-hurtigladestation (høj beskyttelse + anti-vibration)
Løsning: 304 rustfrit stålkabinet + anti-seismisk beslag (amplitude 2mm@10-500Hz), bestået ISO 16750 vibrationstest i bilindustrien

2. Urban hurtig ladestation (smuk + nem at vedligeholde)
Løsning: skjult opladningspistolopbevaring + sidedørdesign (90 grader flad åbning, vedligeholdelsesplads større end eller lig med 800 mm)

3. Gammel fællesrenovering (letvægt + lille volumen)
Løsning: ramme af aluminiumslegering (30 % lettere end rustfrit stål) + væg-monteret design (volumen 0,8 m³, traditionel 1,2 m³)
Værdi: spar 30 % installationsplads, velegnet til 220V/380V dobbelt strømadgang



4. El-skab





























































4.1 Materialer og funktioner
Isoleringsdesign: SMC kompositmateriale-skillevæg (buemodstand 15kV), fortinningsbehandling af kobberskinne.
Intelligent: udstyret med en smart måler + trådløst kommunikationsmodul, realtidsovervågning af energiforbrugsdata.
Tilpasning: understøtter forskellige standard kabinettyper såsom GGD, MNS, GCK osv.



(1) GCK lavspændingsudtrækkeligt koblingsudstyr
Grundmaterialet er lavet af 1,5 mm høj-kvalitet koldvalset- stålplade (Baosteel SGCC-certificering), kabinetkroppen er galvaniseret, og korrosionsbestandighedsniveauet når C4-standarden
Den indvendige samleskinne er lavet af T2 elektrolytisk kobber (ledningsevne større end eller lig med 98%), og kontaktfladen er forsølvet-belagt (tykkelse større end eller lig med 8μm) for at sikre stabil ledningsevne i 30 år
Unikt modulært design (modulær enhed 25 mm), understøtter fleksibel udvidelse og leveres som standard med IP40 beskyttelsesniveau (kan opgraderes til IP54)
Tekniske parametre:
Nominel arbejdsspænding: AC 400V
Nominel isolationsspænding: AC 690V
Mærkestrøm for vandret samleskinne: 6300A (spidsmodstand 125kA/1s)

(2) KYN28-12 højspændingscenterskab
Fuldt samlet struktur (ingen svejsedeformation), kernekomponenter bruger importerede epoxyharpiksstøbte afbrydere (fremstillet under ABB-autorisation)
Trykaflastningskanalen overholder IEC 62271-200 standarden, lysbuetolerance på 31,5kA/1s
Fem-beskyttelseslåsemekanismer bestod den nationale typetest (rapportnummer: GZ-2023-HV-0178)

Tekniske parametre:
Nominel spænding: 12kV
Mærkestrøm: 4000A
Kort-tidsmodstandsstrøm: 50kA/4s


4.2 Tekniske parametre
Nominel spænding: AC 400V~35kV
Kortslutningsmodstand-: 65kA/1s
Beskyttelsesniveau: IP30~IP54



4.3 Produktionsproces
CNC-bearbejdning af kobberskinne → skinneisoleringsbelægning → afbrydersamling → modstå spændingstest (AC 4200V/1min).



4.4 Anvendelsesscenarie

Industrielt scenario: seismisk design (opfyld GB/T 13539.1-2018 vibrationstest), velegnet til miljøer med høj korrosion/høj vibration såsom kemisk industri og metallurgi.
Civile scenarier: ultra-tyndt kabinet (tykkelse mindre end eller lig med 600 mm) + lydløst design (mindre end eller lig med 55 dB), velegnet til kommercielle komplekser og datacentre.


Gruppestyrke og servicenetværk: et stabilt grundlag for samarbejde



Dimension	Kerneindhold	Kundeværdi
Gruppe baggrund	Registreret kapital på 120 millioner, 2 store produktionsbaser (Xiamen/Ningbo) Årlig samlet produktionskapacitet på 8.000 tons, dobbelt hovedvirksomhed inden for ny energi/lav-elektrisk spænding (omsætningsforhold 6:4)	Risikomodstand: stabil kapitalkæde, bekymrings-gratis levering af 100,000+ batchordrer Professionelt fokus: forstå fotovoltaiske/elektriske industristandarder (såsom IEC 62730)
Global service	4 store regionale afdelinger (Europa/Mellemøsten/Sydøstasien/Nordøstasien) Det lokale lager dækker 500+ modeller og 48-timers nødlevering	Nul tidsforskel svar: efter-salgsservice ankommer på stedet inden for 2 timer, vedligeholdelsesomkostningerne reduceres med 60 % Lokaliseret tillid: Spansk/iranske filialer yder lokal sproglig teknisk support Svarhastighed: Gratis prøver 1-2 dage (konventionel)
Responshastighed	Gratis prøver 1-2 dage (konventionel) Ny form 20-30 dage (inklusive skimmel, industri 45 dage)	Masseproduktion 15-20 dage (efter betaling). Grib markedet: lanceringscyklus for nyt produkt forkortet med 50 %

Tilpasningsproces (7 trin af gennemsigtighed)
Kunder leverer tegninger (PDF/CAD/3D) → 48-timers procesevaluering (med tilbud) → Prøveordre + 50% formgebyr → 20-30 dage formproduktion → Gratis 1-20 prøver til test → 50% formgebyr efter prøverne er bestået → 1% 5 dages forudbetaling → 5% produktion {{6} 70% betaling efter kontrol → Levering med udpeget logistik
