Inverter samleskinne til jernbanetrafik
I jernbanetransitkøretøjer (såsom undergrundsbaner, letbaner, høj-højhastighedstog og sporvogne) er trækkraftinvertere og hjælpeomformere ansvarlige for kerneopgaverne energikonvertering og distribution. Driftsmiljøet kræver, at det elektriske tilslutningssystem har egenskaber som stærk vibrationsmodstand, stor modstand mod temperaturvariationer, modstand mod fugt og støv og lang levetid uden vedligeholdelse. Inverterskinne til jernbanetrafik - en stablet samleskinne designet specielt til sådanne arbejdsforhold - er ved at blive en ingeniørstandard til at erstatte traditionelle kabler og diskrete kobberstænger.
- Hurtig levering
- Kvalitetssikring
- 24/7 kundeservice
Produkt introduktion
Kernepositioneringen af Inverter-skinne til jernbanetrafik er en høj pålidelighed og lavinduktansforbindelsesløsning, der er specielt designet til jernbanetransit-invertere. Den fokuserer på de fem kernekrav om "høj-isolationssikkerhed, høj-topundertrykkelse, vibrations- og stødmodstand, stabil drift i et bredt temperaturområde og kompakt pladstilpasning" i trækkraftsystemet til jernbanetransport og er specielt designet til jernbanetransit-invertere, traktionskonvertere og hjælpekraftsystemer.

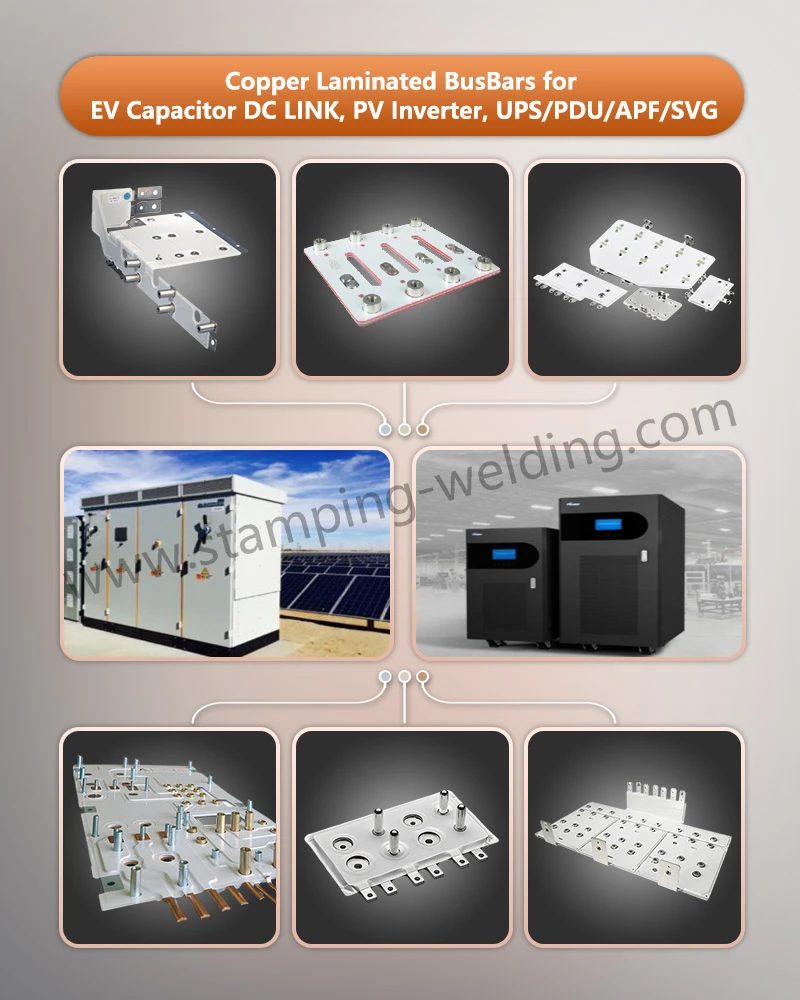

Applikationsscenarier
Subway trækkraft inverter
Anvendes til høj-spændings- og højstrømsforbindelse mellem IGBT-modul og DC-bus i undergrundstogtraktionskonverter. Det lave induktansdesign af inverterskinnen til jernbanetrafik kan effektivt undertrykke IGBT-sluk for overspænding og beskytte strømenheder; Den fuldt lukkede isoleringskant og anti-vibrationsstruktur er velegnet til vibrationer, støv og fugtige omgivelser under metrodrift.
Letbane hjælpestrømsystem
Anvendes til høj-elektrisk sammenkobling mellem strømmoduler inde i hjælpeinverteren til letbanekøretøjer. Den fladtrykte flerlagsstruktur af den laminerede samleskinne til telekommunikation muliggør kompakt ledningsføring inden for en begrænset skabsplads, optimerer varmeafledningsveje, reducerer temperaturstigninger og forbedrer den samlede effekttæthed.
Optimerer plads, køling og effekttæthed.
Sporvognsbremseenergigenvindingssystem
Anvendes til tilslutning af superkondensatorer eller bremsemodstande til DC-skinner. Den lave modstand (mindre end eller lig med 0,00001 Ω) og lave induktansegenskaber for motordrevets laminerede samleskinne til effektelektronik er velegnede til højfrekvente opladnings- og afladningsforhold, hvilket sikrer energigenvindingseffektivitet. Samtidig kan den fleksible struktur absorbere vibrationer og termisk ekspansion under køretøjets drift.

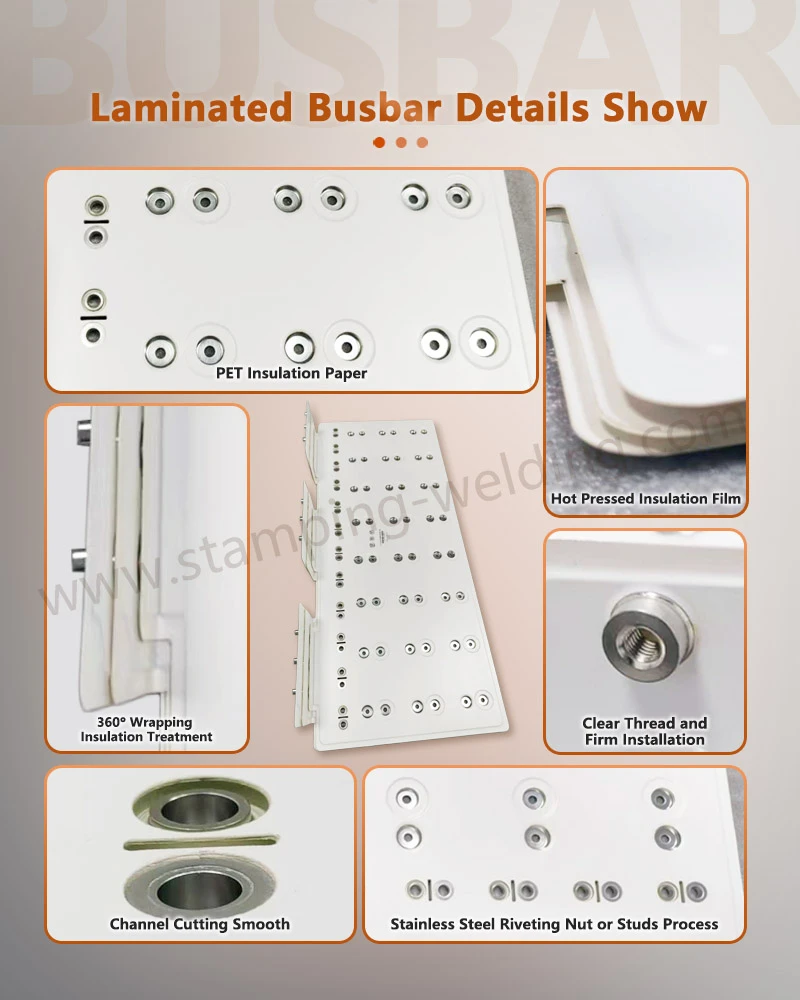

Anti-vibrationsstruktur design
Høj styrke samlet kompression
Den laminerede kobberskinne er dannet som en hel struktur gennem klæbende varmpresning mellem hvert lag, uden mulighed for relativ bevægelse, hvilket sikrer, at der ikke vil være friktion, slid eller elektrisk kontaktforringelse mellem lagene under langsigtede vibrationsforhold i toget.
01
Fuldt lukket isoleret kant
Den laminerede samleskinne til Mersen forhindrer effektivt snigende elektrisk nedbrud og forringelse af isoleringsevnen ved at blokere for støv og fugt i at trænge ind i mellemlaget, især velegnet til underjordiske ledninger med høj luftfugtighed eller tunnelstøvmiljøer.
02
Elastisk kompensationsstruktur
Det valgfrie fleksible sektionsdesign i den laminerede kobberstang absorberer installationstolerancer og termiske ekspansionsforskelle, hvilket reducerer yderligere belastning på forbindelsespunkter forårsaget af køretøjets deformation eller temperaturændringer.
03
Anti-løsende terminaldesign
Kombineret med anti-løsningsskiver og momentkontrol kan den modstå vibrationsløsnelse og sikre, at boltforbindelsespunktet opretholder et stabilt kontakttryk gennem hele togets livscyklus, hvilket effektivt forhindrer lysbueinduceret kontaktforringelse.
04
overfladebehandling
Fornikling behandling
Samleskinne til elektriske lokomotiver har fremragende korrosionsbestandighed, høj mekanisk styrke og lav kontaktmodstand, velegnet til barske arbejdsforhold såsom jernbanetransittraktionssystemer, der effektivt modstår forbindelsesforringelse i saltspray-, fugt- og vibrationsmiljøer.
Sølvbelægningsbehandling
Samleskinne til kraftelektronik har den højeste ledningsevne og fremragende korrosionsbestandighed, velegnet til højfrekvente kredsløb såsom signalstrømsystemer, hvilket sikrer stabil signaltransmission, reducerer kontakttab og forbedrer systemets responsydelse.
Fortinningsbehandling
Med fremragende svejseydelse og anti-oxidationsbeskyttelse er denInverter samleskinne til jernbanetrafikbruges i scenarier såsom hjælpestrømsystemer, der kræver hyppig tilslutning eller svejsemontering, balancering af ledningsevne og proceskomfort med betydelige omkostningsfordele.
Ultralydsrensning
Inden overfladebehandling anvendes ultralydsrensning til grundigt at fjerne oliepletter, oxidlag og urenheder på overfladen af kobbersubstratet, hvilket sikrer en tæt binding mellem overfladebehandlingslaget og underlaget og undgår bobler og delaminering.
kontakt os
Du kan foretage teknisk benchmarking baseret på eksisterende produktparametre. Vores professionelle team har unik faglig viden og rig erfaring, som gør os i stand til at tackle komplekse projekter med lethed og effektivitet. Du er velkommen til at kontakte os.
