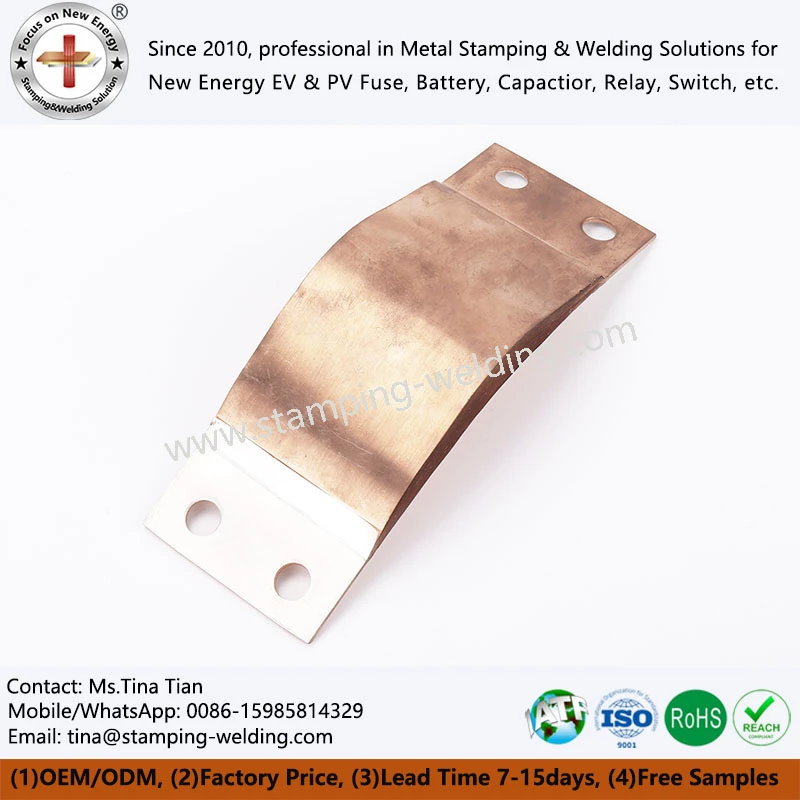

Fleksible konnektorer i lamineret kobber
Den tekniske positionering af fleksible konnektorer i lamineret kobber er at give en "fleksibel, yderst pålidelig og lav--tab" forbindelsesløsning til høj-energitransmissionsscenarier. Kerneløsningen er at løse de centrale smertepunkter i traditionelle stive forbindelser under komplekse arbejdsforhold, samtidig med at den tilpasses til forskellige kompakte og integrerede tekniske designkrav.
- Hurtig levering
- Kvalitetssikring
- 24/7 kundeservice
Produkt introduktion
Inden for moderne kraftoverførsel og elektriske forbindelser driver opgraderingen af industrier som ny energi og intelligente net udviklingen af forbindelseskomponenter hen imod høj effektivitet, pålidelighed, tilpasningsevne til komplekse arbejdsforhold og kompakt layout. Traditionelle stive forbindelser er tilbøjelige til dårlig kontakt og overophedning i scenarier som vibrationer, termisk udvidelse og sammentrækning, hvilket kan påvirke systemets stabilitet og øge vedligeholdelsesomkostningerne.
Laminerede kobber fleksible konnektorer er designet specifikt til at behandle de førnævnte smertepunkter. Med avanceret teknologi og optimeret struktur udmærker de sig i fleksibilitet, ledningsevneeffektivitet og pålidelighed. De er den foretrukne strømforbindelsesløsning til avancerede-områder såsom ny energi og jernbanetransit, hvilket giver stabile forbindelsesgarantier for tekniske systemer gennem hele deres livscyklus.
Kernetekniske smertepunkter, der skal løses
Vanskeligheder med at tilpasse sig vibrationer og stød
I scenarier som industrielt udstyr, kørsel med jernbanetransportkøretøjer og udendørs drift af nyt energiudstyr, kan kontinuerlig vibration nemt få stive forbindelser til at løsne sig, loddeforbindelser til at løsne, hvilket resulterer i øget kontaktmodstand, lokal overophedning og endda afbrydere. Laminerede kobber fleksible konnektorer, med dens fleksible struktur bestående af flere lag tynd kobberfolie, kan effektivt absorbere vibrationsenergi, buffer mekanisk påvirkning, undgå stresskoncentration på tilslutningsstedet og reducere risikoen for vibrationsinducerede fejl. Det er blevet testet, at vibrationstræthedslevetiden er mere end tre gange længere end for stive kobberstænger.
01
Vanskeligheder ved at kompensere for termisk udvidelse og sammentrækning
Temperaturforskellen (-40 grader ~120 grader ), der genereres under driften af højeffektudstyr, kan forårsage termisk udvidelse og sammentrækning af ledere, og stive forbindelser kan ikke opnå deformationskompensation, hvilket nemt kan føre til beskadigelse af isoleringslaget, revner i ledere og andre problemer. Flerlags kobberfolier Fleksible samleskinner kan tilpasse sig størrelsesudvidelsen og sammentrækningen forårsaget af temperaturændringer gennem deres egen fleksible deformation, eliminere skaden af termisk spænding på forbindelsesstrukturen og sikre stabiliteten af forbindelsen i høj- og lavtemperaturmiljøer.
02
Svært ved et begrænset rumligt layout
Moderne-avanceret udstyr såsom elektriske drivsystemer til nye energikøretøjer og miniaturiserede energilagringsmoduler kræver ekstremt høj udnyttelse af intern plads, og fleksibiliteten af stive kobberstangslayout er dårlig, hvilket gør det vanskeligt at tilpasse sig komplekse installationsveje og kompakte rum. Copper Flexible BusBar kan opnå bøjning i flere vinkler (minimum bøjningsradius større end eller lig med 200 mm) i henhold til tekniske layoutkrav, uden behov for komplekse adapterkomponenter, hvilket i høj grad forbedrer pladsudnyttelsen og hjælper med udstyrsminiaturisering og integreret design.
03
Vanskeligheder ved kompatibilitet med installationsfejl
Under installationsprocessen på ingeniørstedet kan udstyrs benchmarkafvigelse og installationsfejl nemt føre til unøjagtig docking af stive forbindelser, kræve gentagne justeringer eller endda genbehandling, hvilket forsinker byggeperioden. De fleksible egenskaber af Flexible BusBar Copper er kompatible med installationsfejl på ± 5 mm, hvilket reducerer kravene til installationsnøjagtighed, forbedrer konstruktionseffektiviteten og forkorter projektleveringscyklusser.
04
specifikke parametre
Snitareal
I henhold til forskellige applikationsscenarier og aktuelle bærekrav kan tværsnitsarealet af Multi Layer Copper Foil Flexible BusBar fleksibelt tilpasses mellem 10-1000 kvadratmillimeter. Et større tværsnitsareal kan bære større strømme, hvilket gør det velegnet til områder som industriel krafttransmission og højspændingssystemer til nye energikøretøjer, der kræver høj strømbærende kapacitet.
Modstandsværdi
Ved en standard omgivelsestemperatur på 20 grader er modstandsværdien af en enhedslængde (såsom 1 meter) af pressesvejsede fleksible kobberforbindelser normalt mellem 0,01-0,1 Ω, afhængigt af tykkelsen, antallet af lag og kvaliteten af diffusionsloddeprocessen af kobberfolien. Den lave modstandskarakteristik sikrer den høje effektivitet af kraftoverførsel og reducerer varmetabet forårsaget af modstand.
Nuværende bæreevne
Den nuværende bæreevne af fleksible batteripakke kobberstik er tæt forbundet med faktorer som-tværsnitsareal, kobberfolietykkelse og omgivelsestemperatur. Tager man en fleksibel forbindelse med et tværsnitsareal på 100 kvadratmillimeter og en kobberfolietykkelse på 0,15 mm som eksempel, kan dens kontinuerlige strømbærende kapacitet nå op på omkring 300-400A ved en omgivelsestemperatur på 40 grader. I praktiske anvendelser er det nødvendigt at evaluere og justere den aktuelle bæreevne rimeligt baseret på det specifikke arbejdsmiljø og varmeafledningsforhold.
Vores certificeringer
Mellem den stigende strøm fra fotovoltaiske moduler og den stigende energi fra energilagringsbatterier har Xiamen Apollo Stamping Welding Technology Co., Ltd. bygget en kvalitetsgrav med global certificering og eksklusive patenter. Vi har ikke kun opnået ISO 9001:2015 international certificering (ansøger i øjeblikket om IATF16949 bilindustriens internationale kvalitetscertificeringssystem), men har også omdefineret præcisionen og pålideligheden af nye energikomponenter med tre kernepatenterede teknologier.
kontakt os
Du kan foretage teknisk benchmarking baseret på eksisterendeFleksible konnektorer i lamineret kobberparametre. Vores professionelle team har unik faglig viden og rig erfaring, som gør os i stand til at tackle komplekse projekter med lethed og effektivitet. Du er velkommen til at kontakte os.
